自作16bit CPUコアと独自マイクロカーネルOS「YUI OS」による、フルスクラッチ計算機システム開発

概要

CPUコアからOS、アセンブラ・コンパイラ・リンカ・エミュレータ、そしてFPGA向けSystemVerilog RTLまで、設計文書の作成からコード実装・デバッグまで生成AIをフル活用してフルスクラッチで開発するプロジェクトです。ソフトウェア側（マイクロカーネルOS「YUI OS」のLevel 1）は完成済みで、現在はFPGA評価ボード Tang Nano 9K上でCPUコア「YSD8800」を実際に動かすべく、SystemVerilogによるRTL実装を進めています。

YSD8800（CPUコア）

  • 16bitアドレス空間（64KB）、リトルエンディアン、メモリマップドI/O
  • 現行仕様はISA2.3.1
  • アセンブラ(hasm23)／逆アセンブラ(disasm23)／リンカ(lnk23)／エミュレータ(emu23)／Cコンパイラ(scc23)が対応済み
  • ソフトウェア開発は自作エミュレータ(emu23)上で先行完了。現在はFPGA評価ボード Tang Nano 9K を対象にSystemVerilogでCPUコアを実装中（詳細は下記「開発ステータス」）

ISA仕様書(ISA2.3)

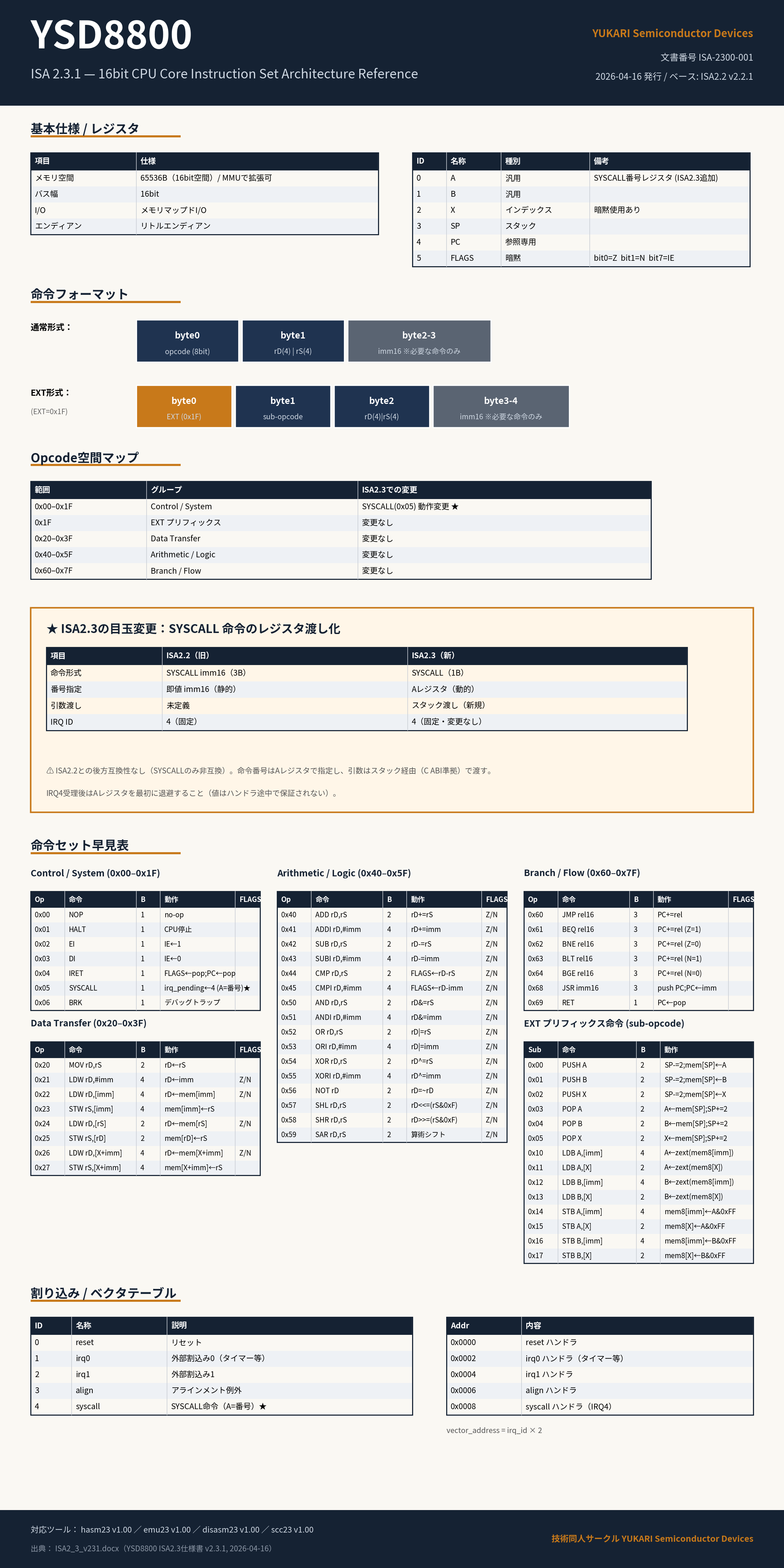

ISA2.3命令セット早見表
（クリックで原寸表示）

YUI OS — MC6809とOS-9への敬意

YUI OSは、8/16bit機時代の名機・MC6809とOS-9の設計思想を強く意識したマイクロカーネルOSです。

  • カーネルの高レベル層はForth、ユーザランドはCで実装するハイブリッド構成
  • スケジューラとIPCだけをカーネル空間に置き、メモリ管理・ファイルシステム・デバイスドライバはすべて独立したサーバタスクとして分離
  • コンポーネント間通信は4ワード固定長の同期RPC（IPC4）に統一
  • タスク管理はTCB（Task Control Block）方式、最大16タスクまで管理
  • スケジューリングはタイマ割り込み駆動のプリエンプティブ方式

Level 1 / Level 2という段階設計

YUI OS Level 1（MMUなしの単一アドレス空間、動的Cプロセスは同時1個までという制約付き構成）は開発完了しました。これは弱点ではなく、OS-9のLevel I（フラット64KBアドレス空間）／Level II（DATによる動的アドレス変換）という区分をそのまま踏襲した、意図的な段階設計です。MC6809用の実MMUチップ「6829」を意識しつつYSD8800側にもMMU実装を計画しており、実現後はLevel 2として複数Cプロセスの同時実行が可能になります。

ファイルシステムとツールチェーン

  • YUIFS：独自のフラットファイルシステム（現行フェーズ）。将来的にFAT12互換フォーマットへの移行を計画
  • ツールチェーン：アセンブラ／逆アセンブラ／Cコンパイラ／リンカ／エミュレータ／Forthクロスコンパイラを一式自作

開発ステータス

ソフトウェア（YUI OS Level 1）は開発完了。IPC・メモリ管理・デバイスドライバのタスク化・ファイルシステム・プロセス管理（ProcMgr）・シェルまで、自作エミュレータ emu23 上で一通り動作します。

現在の主戦場はFPGA実装（Step 8）です。ソフトウェア側の完成形である emu23 を「黄金リファレンス」とし、SystemVerilogで書いたRTLの外部観測（UART出力・IRQ発火タイミング・メモリ最終状態など）をemu23の出力と突き合わせて等価性を検証するというアプローチで、CPUコアから積み上げています。

工程は次の順に定義されています。

V(-1)emu23 MMU復活 → V0仕様確定 → V1 CPUコア → V2 CPUコア検証
 → V3 メモリ/バス/PSRAM → V3.5 MMU → V3.7 割込コントローラ(YSD8004)
 → V4 UART(YSD8001) → V5 タイマー(YSD8002) → V6-A/B ストレージ(YSD8003)
 → V7 IRQ統合検証 → V8 YUI OS起動 → V9 性能検証 → VD 文書化
  • 完了：CPUコア（多サイクル・ステートマシン実装）、MMU（FM-11方式ページング、無効時は恒等写像でLevel 1のブート経路を担保）、割込コントローラYSD8004、UART(YSD8001)、タイマー(YSD8002)。CPUコア自体はV3.5以降、周辺デバイスをいくつ追加しても無改修のまま安定しています。
  • 実装中：V6-A、YSD8003（SDカードのSPIモード読み出し）。初期化シーケンスは完了し、現在は単一ブロック読み出し（CMD17）まわりの不具合を切り分け中です。
  • この先：複数割込源がそろった状態でのIRQ統合検証（V7）を経て、Icarus Verilogのシミュレータ上でYUI OSを実際に起動する（V8）のが次のマイルストーンです。

検証はIcarus Verilog（iverilog -g2012）によるシミュレーションが中心で、実機Tang Nano 9Kへの論理合成・書き込みはその先の工程として予定しています。

開発体制：生成AIをとことん使い倒す

設計書の起草・実装・デバッグ・回帰検証まで、開発プロセスのほぼ全工程で生成AI（Claude）をフル活用しています。フェーズごとに「設計検討→レビュー→実装→検証→文書改版」のサイクルを回し、その引継ぎ記録だけで100本を超えるチャットセッションを重ねてきました。バグを踏むたびに再発防止の設計原則（kaizen原則）を文書に蓄積し、次のセッションに引き継ぐという運用を徹底することで、AIとの協業でも品質を落とさず開発を進めています。
